Popis produktu

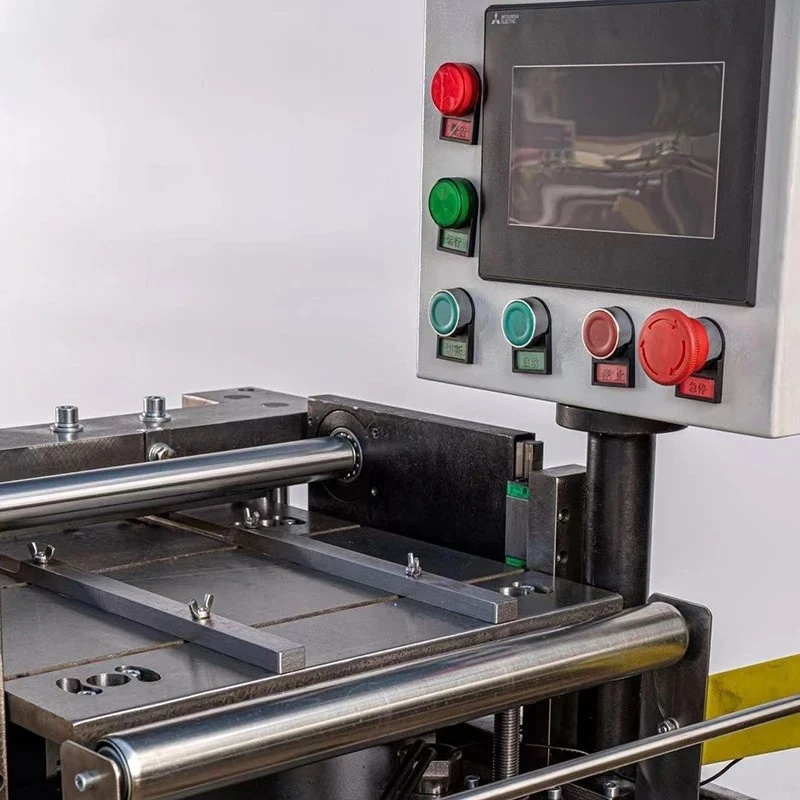

Náš nezávisle vyvinutý CNC servořezací stroj je CNC zařízení na řezání žeber vytvořené pro průmyslová-zařízení pro výměnu tepla. Zaměřuje se na potřeby zpracování součástek pro výměnu tepla s vysokým{2}}průtokem, jako jsou velké chladiče, námořní radiátory a klimatizace základnových stanic, a byl speciálně optimalizován pro průmyslové problémy, jako je nízká účinnost řezání velkých-žeber, snadná deformace řezání tlustého materiálu a přesný útlum při dlouhodobém-provozu.

Zařízení je kompatibilní s různými složitými strukturami žeber, jako je vlnitý typ a stupňovitý typ zubů, a podporuje středně silné základní materiály, jako je hliníková fólie 0,15–0,5 mm a měděná fólie 0,12–0,35 mm. Jedná se o základní podpůrné zařízení pro výrobce průmyslových zařízení pro výměnu tepla pro realizaci hromadné výroby s vysokou stabilitou.

Opíráme se o 18 let zkušeností s výrobou ploutvových zařízení a-shromažďování dat na místě od velkého počtu koncových zákazníků a vybavili jsme CNC servořezací stroj nezávisle vyvinutým CNC řídicím systémem, který dokáže realizovat jemné nastavení řezných parametrů a-sledovatelnost výrobních dat v reálném čase, dokonale se přizpůsobí vysokému-vytížení, dlouhým{4}}cyklům nepřetržitého výrobního cyklu v průmyslových scénářích.

Pokud jde o konfiguraci propojení výrobní linky, CNC servořezací stroj může tvořit kompletní zpracovatelský řetězec se strojem na tvarování žeber stejné specifikace a čtyřválcovým automatickým odvíječem. Po zpracování předehřívacím zařízením pro odlehčení pnutí jsou kontinuální žebra přiváděna do řezací stanice konstantní rychlostí pomocí servo podávacího mechanismu. Zařízení využívá konstrukci se dvěma-stanicemi pro řezání, která dokáže realizovat synchronní operaci „řezání -podavače“, což výrazně zkracuje produkční takt, s účinností jednoho-obráběcího stroje až 60 řezů za minutu.

Výkon hlavního motoru zařízení dosahuje 5,5 kW, v souladu s technologií vektorové frekvenční konverze, která poskytuje dostatečný řezný výkon s regulovatelnou spotřebou energie. Je vybaven inteligentní funkcí detekce porušení materiálu, která se automaticky zastaví a spustí zvukový a světelný alarm při vyčerpání základního materiálu, čímž se sníží neefektivní volnoběh a plýtvání materiálem. Robustní-konstrukce rámu zajišťuje, že provozní amplituda zařízení je menší nebo rovna 0,02 mm a přesnost je při dlouhodobém-provozu vždy stabilní. Zařízení zároveň podporuje funkci vzdálené diagnostiky poruch a provozní stav lze kontrolovat v reálném čase prostřednictvím mobilních terminálů, což zákazníkům výrazně snižuje náklady na provoz a údržbu a čekací dobu prostojů.

Specifikace

Položka parametru	Hodnota parametru
Maximální použitelná šířka ploutví	500 mm
Kompatibilní základní materiály	Hliníková fólie 0,15–0,5 mm, měděná fólie 0,12–0,35 mm
Rozsah řezné délky	120–490 mm
Účinnost řezání	60 řezů za minutu
Rychlost přenosu	1–5 m/min (nastavitelné)
Výkon hlavního motoru	5,5 kW
Provozní amplituda	Menší nebo rovno 0,02 mm
Konstrukce jádra	Synchronní řezání se dvěma-stanicemi

Aplikační pole

CNC servořezací stroj je široce používán při řezání žeber průmyslových-zařízení pro výměnu tepla, jako jsou velké chladicí výměníky tepla, podpěrné radiátory pro námořní lodě, součásti výměníků tepla pro klimatizaci základní stanice a průmyslové chladicí jednotky. Je kompatibilní s různými formami ploutví, jako je vlnitý typ, stupňovitý typ zubu a plochý typ, čímž splňuje požadavky na masovou a vysokou{2}}stabilitu výroby v těžkém průmyslu stavby lodí, komunikační infrastruktuře, průmyslovém chlazení a dalších průmyslových odvětvích.

Možnost přizpůsobení

Můžeme poskytnout-hloubkové služby přizpůsobení pro různé výrobní scénáře zákazníků a pro CNC servořezací stroj lze rozšířit řadu přizpůsobených konfigurací. Zákazníci si mohou vybrat funkční moduly, jako jsou anti{2}}nástřikové jednotky, řetězové dopravníky a sběrná zařízení s více{3}}specifikacemi podle plánování výrobní linky a mohou také upravit směr podávání a vypouštění a celkovou velikost zařízení podle stávajícího uspořádání dílny.

Pro potřeby zpracování speciálních základních materiálů a speciálních žebrových struktur může náš R&D tým přizpůsobit speciální držáky nástrojů a řezné programy a vývoj vzorků a ověření efektu může být dokončeno do dvou týdnů. Podporujeme také přizpůsobení celé-linky a můžeme poskytnout tvářecí stroje, odvíječky a zařízení pro následné zpracování odpovídajících specifikací podle cílových výrobních kapacit zákazníků a poskytnout tak kompletní integrované řešení zpracování žeber.

Balení a doprava

Zařízení před dodáním přijímá standardizované řešení exportního balení. Celý je zabalen v dřevěných bednách z masivního dřeva -bez fumigace, vyplněných pěnou s vysokou hustotou nárazu- a EPE perlovou bavlnou uvnitř. Přesné součásti, jako jsou panely CNC systému, servomotory, vodicí lišty převodovky a držáky řezných nástrojů, jsou individuálně tlumeny a upevněny, aby účinně odolávaly vibracím a kolizím během přepravy na dlouhé-vzdálenosti.

Můžeme poskytnout různé způsoby doručení, jako je FOB a vnitrostátní doručení-do{1}}do dveří podle potřeb zákazníka. Po celou dobu přepravy lze dotazovat na logistickou trať. Po příjezdu může náš technický personál spolupracovat se zákazníky na dokončení převzetí vybalení a před následnou instalací a uvedením do provozu potvrdit, že vzhled a součásti zařízení jsou neporušené, což zajistí bezpečné a bezstarostné-dodání zařízení.

Často kladené otázky

Otázka: Může toto zařízení řezat žebra vyrobená z nerezové oceli?

A: Standardní model CNC servořezacího stroje je kompatibilní s hliníkovou fólií a základními materiály z měděné fólie. U speciálních tvrdých materiálů, jako je nerezová ocel, můžeme upravit a upgradovat držák nástroje a hnací systém tak, aby vyhovovaly odpovídajícím potřebám řezání. Podrobnosti lze potvrdit komunikací s naším technickým týmem.

Otázka: Je zařízení obtížné ovládat? Zvládnou to běžní pracovníci?

Odpověď: Zařízení využívá dotykové-obslužné rozhraní CNC s intuitivním a snadno{1}}-srozumitelným nastavením parametrů. Poskytujeme bezplatné-školení provozu na místě. Běžní pracovníci mohou samostatně dokončit rutinní operace a jednoduché odstraňování problémů po 1–2 dnech systematického školení.

Otázka: Lze v případě potřeby později upgradovat funkce zařízení?

Odpověď: Naše zařízení má modulární design. Funkce, jako jsou sběrná zařízení, detekční moduly a propojovací rozhraní, lze později upgradovat podle výrobních potřeb zákazníků, což podporuje synchronní iteraci zařízení s navýšením podnikové kapacity.
